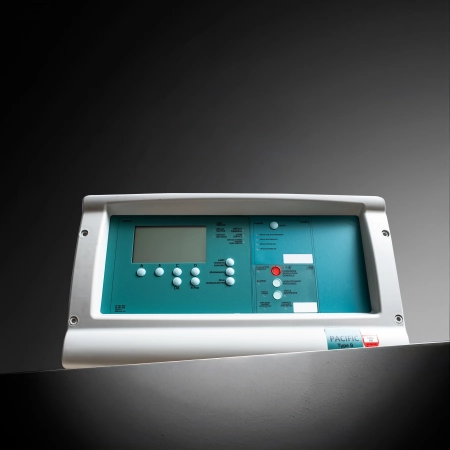

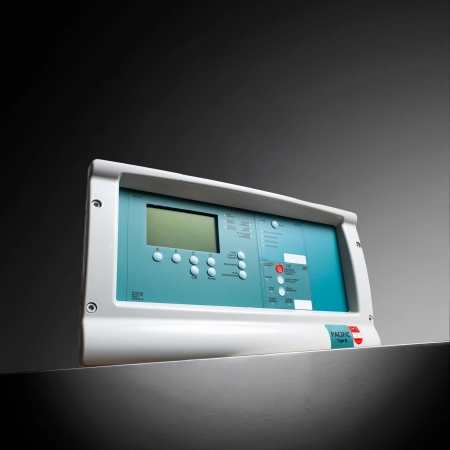

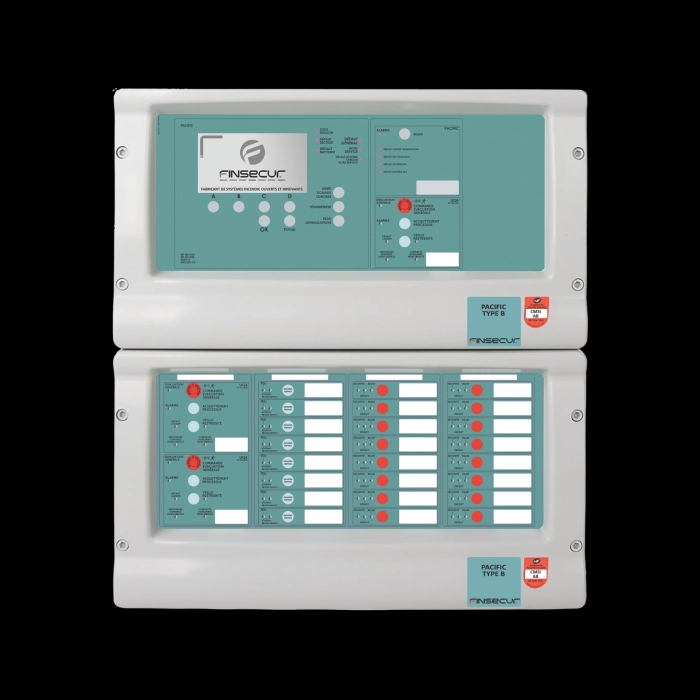

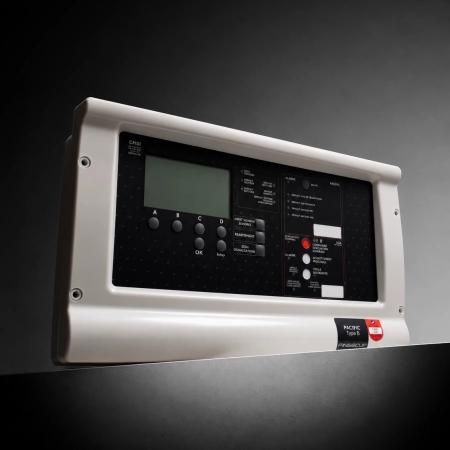

Pacific Type B
Le pacific type B est un Centralisateur de Mise en Sécurité incendie (CMSI) conçu pour gérer des Systèmes de Mise en Sécurité Incendie (SMSI) d'un SSI de catégorie B.
Le CMSI Pacific innove au niveau de la gestion des Alimentations Électriques Extérieures (AES). Les matériels déportés sont alimentés localement par une AES via une carte de gestion d’alimentation MEAE. Elle permet le bouclage de l’alimentation sans perdre de zone de sécurité en intégrant au maximum 16 MDA4 par boucle d’alimentation. Chaque matériel déporté dispose d’une électronique capable d’isoler si nécessaire une section de ce réseau soumise à un court-circuit.
Caractéristiques générales
Mise en sécurité :
- 256 fonctions de mise en sécurité
- 32 UGA1 ou 32 UGA2
- 256 UGA IGH
Connectivité :
- Ecran LCD rétro éclairé 16 lignes 40 caractères
- 1 port USB pour le paramétrage
- 4 cartes de 8 bus/UCMC par coffret
Sortie de report :
- Report alarme général
- Report dérangement général
- 2 relais configurables
Matériels déportés :
- 32 MDA4 par 4 voie de transmission rebouclée, soit 128 MDA4
- 15 MDLO ET/OU MDLO Nano (adresse individuelle) par VT secondaire
- Module MEAE de contrôle de la boucle alimentation des matériels déportés
Alimentation :
- 12 V par EAE EN54-4 interne
- Batterie de secours 12 V, 7,2 Ah autonomie 12 h
Caractéristiques physiques
- Dimensions : L 506 mm x H 300 mm x P 117 mm
- Poids coffret: 6,6 kg
- Matière, couleur : ABS, gris
- Indice de protection : IP32, IK 07
- Température de service : -5°C à +50°C
Compatibilités du produit
- MEAE (ACCPA003)
- MDA4 (ACC0059-FIN01)
- MDLO (ACCPA002)
- MDA4RL
- MDLO-NANO (ACC0042-FIN01)
- Sextant-DSAF (ASL0014-FIN41)
- Sextant-DSVAF (ASL0013-FIN41)
- Sextant-DSVAF-R (ASL0013-FIN42)
- Sextant-DVAF (ASL0015-FIN41)
- Sextant-DVAF-R (ASL0015-FIN42)
- Sextant-DVAF-CR (ASL0017-FIN42)
- Sextant-DVAF-C (ASL0017-FIN41)
- Sextant-DMC (BBG0010-FIN01)
- Sextant-DMA (BBG0009-FIN01)
- Sextant-DAGS (ASL0006-041)
- Aviso-LCD CMSI (REP0002-001)
- Aviso-E CMSI (REP0005-001)
- Sirroco-C (AVSET314)
- Sirroco-Me (AVSNE330)
- Sonar-SDSAF (ASL0032-FIN01)
- Sonora II Sa
Codes articles
Pacific type B : CMSPA450-FINTB
