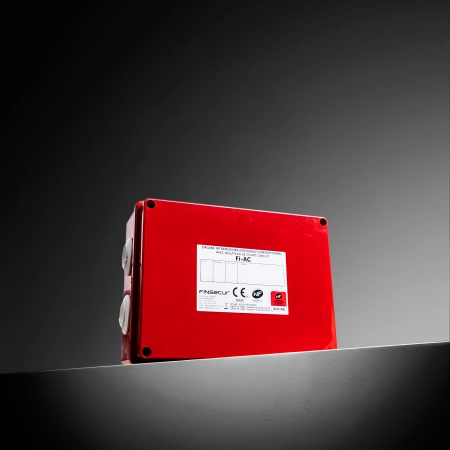

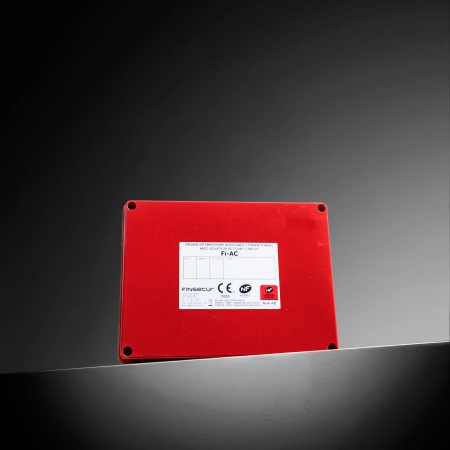

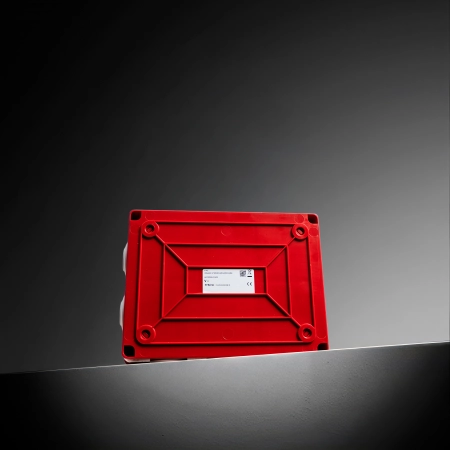

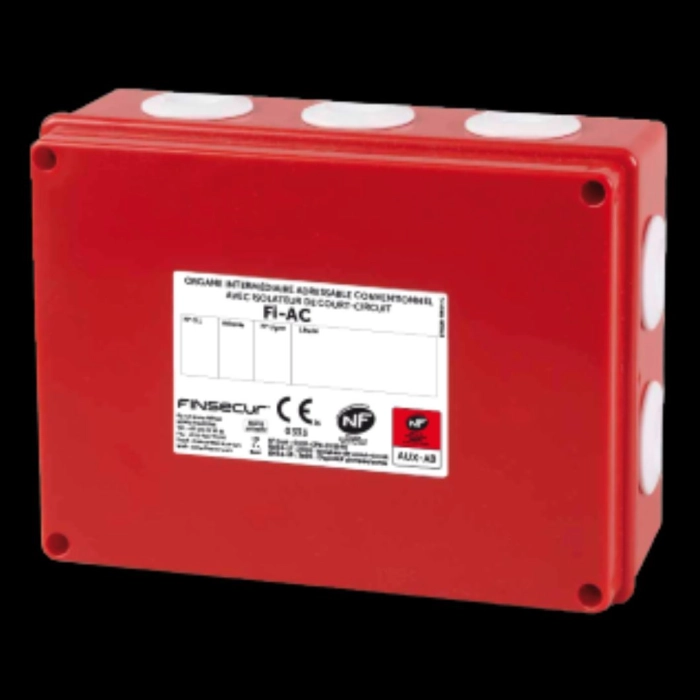

FI-AC
Le dispositif entrée/sortie FI-AC est une interface adressable conçue pour gérer une entrée de type ligne surveillée et une sortie tout ou rien.
La sortie est de type contact à inverseur libre de potentiel. Cette sortie peut fournir une tension vers des organes asservis (exemple : sirènes). Dans ce cas, l’alimentation de puissance doit être fournie sur l’entrée alimentation du FI-AC.
Une EAE est nécessaire pour alimenter le FI-AC. Celle-ci alimente la boucle de détection ou les périphériques annexes par l’intermédiaire du relais.
Le FI-AC doit être raccordé à un équipement de contrôle et de signalisation (ECS) adressable FINSECUR. Chaque FI-AC utilise une adresse sur le bus, comme un détecteur adressable.
Caractéristiques générales
Bus adressable :
- Tension de bus : 8,5 à 12,5 Vdc
- Consommation en Veille : 35 μA @ 12 VDC
- Protocole : propriétaire FINSECUR
- Courant de court-circuit : 100 mA maxi
- Longueur : 1600 mètres maxi
Ligne d'entrée :
- Tension en veille :19 à 28,5 Vdc
- Résistance fin de ligne : 3,3 kOhms 1/4W 5%
- Courant d’alarme : 20 à 85 mA
- Résistance d’alarme équivalente : 1 kOhms 1/2W 5%
- Courant de court-circuit : au delà de 85 mA
Alimentation :
- Entrée Tension Power IN : 21,6 à 28,8 Vdc
- Sortie Tension Power OUT : identique à Power IN
- Courant maximal FI-AC (protection réarmable) : 1,6 ADC
Consommation :
- Consommation en veille : de 40 à 60 μA
- Consommation en alarme : de 8 à 12 mA
Caractéristiques physiques
- Dimensions : L 199 mm x H 149 mm x P 79 mm
- Poids : 410 g
- Matière, couleur : ABS, rouge
- Indice de protection : IP 55, IK 07
- Température de service : -10°C à +55°C
Compatibilités du produit
Codes articles
FI-AC : ACC0028-FIN01
