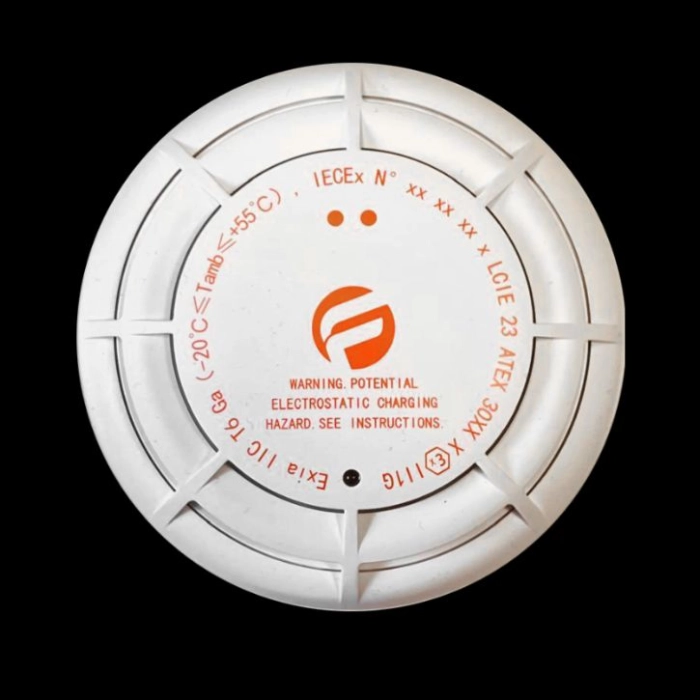

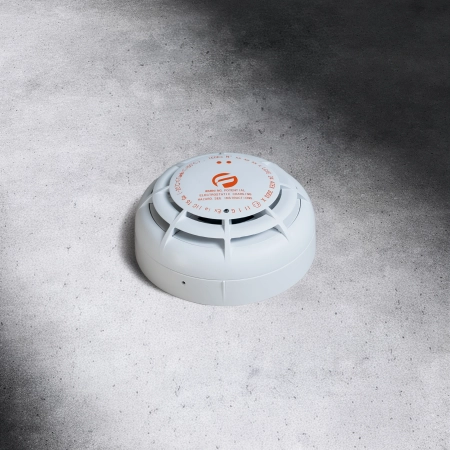

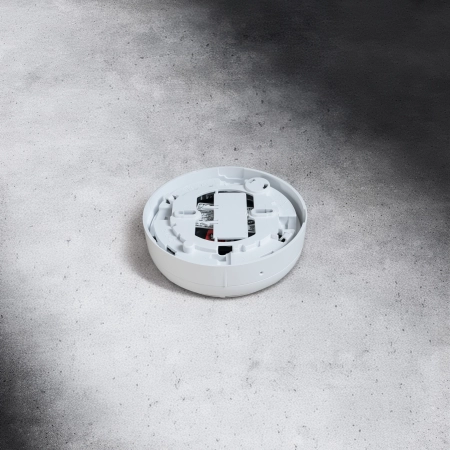

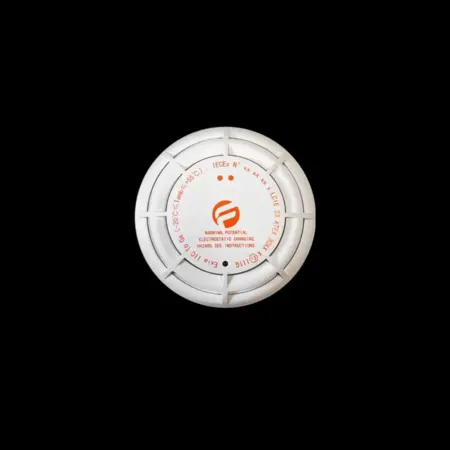

SONAR-STCex
Le SONAR-STCex est un détecteur thermique conventionnel pour zone ATEX de sécurité intrinsèque.
La sensibilité à la chaleur est A2R. La LED indique l’état du détecteur. Lorsque le détecteur est en veille normale, la LED rouge clignote une fois toutes les 4 secondes. Lorsque le détecteur est en condition d’alarme, la LED rouge s’allume en continu.
Caractéristiques générales
Puissance
- Tension nominale : 24 Vdc
- Plage de tension : de 13 Vdc à 28 Vdc
- Courant de repos : 70 uA
- Courant d’alarme : minimum : 18 mA, typique : 24 mA, maximum : 30 mA
ATEX
- Sensibilité à la chaleur : A2R
- Résitance superficielle : ≤1 G23°c 50 % HR
- Directive ATEX : 2014/34/EU
- EN IEC 60079-0 : 2018 ; EN 60079-25
- Classification ATEX :
- Tension : de 0 Vcc à 30 Vcc
- II 1 G
- Ex ia IIC T6 Ga
- L CIE 23 ATEX 3003X
- IEC EX N° XXXXXXX
- -20° ≤ Temp ≤ + 55°
- Ui : 28 V li : 93 mA Pi : 0,65 W Ci : 105 pF Li : 0
Caractéristiques physiques
- Dimensions : ø 111 mm x H 47mm
- Matière, couleur : ABS, gris
- Poids :
- Indice de protection: IP30
- Température de service : -20°C à +55°C
- Environnement : zone explosive
Compatibilités du produit
Certifications du produit
- EN 54-5: 2017 + A1 2018
- EN IEC 60079-0: 2018 (ATEX)
- EN 60079-11 : 2012 (ATEX)
- EN 60079-25 (ATEX
Codes articles
Sonar-STCEx : DET0054-002
